电网系统解析：从组成到输电线路的奥秘

在现代社会，电能作为驱动经济运转和社会发展的核心能源，其重要性不言而喻。与煤炭、石油等能源不同，电能具有无法大规模储存的特性，发电、输电、配电和用电必须在同一瞬间完成，发电和用电之间必须实时保持供需平衡，否则将严重危及用电的安全性和连续性。为了实现这一复杂而精密的能源调配，电网应运而生，成为现代社会不可或缺的基础设施。

电网的组成架构

电网是一个由发电厂、升（降）压电站、输电线路、配电变压器、配电线路和用户共同构成的系统性电力设施。从整体结构来看，电网主要由输电网和配电网两大核心部分组成。输电网承担着将电能从发电厂远距离输送至负荷中心的重要任务，而配电网则负责将电能进一步分配到各个用户。

输电网由输电和变电设备构成。输电设备包括导线、地线、杆塔、绝缘子串、电力电缆等，它们如同电网的“血管”，将电能输送到远方。变电设备则集中在变电站内，涵盖了变压器、电抗器、电容器等一次设备，以及继电保护、监视、控制和电力通信系统等二次设备。这些设备相互协调配合，是实现电力系统安全、稳定运行的关键，能够有效避免连锁事故的发生，防止大面积停电，保障电力供应的可靠性。

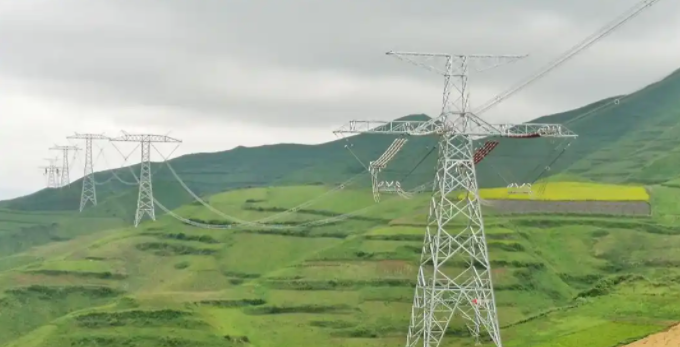

架空输电线路的关键作用

在电网的输电环节中，架空输电线路扮演着至关重要的角色。由发电厂向电力负荷中心输送电能以及实现电力系统之间联络的电力线路，统称为输电线路，而架空输电线路是其中最为常见的一种形式。

首先，输送电能是架空输电线路最基本的功能。它能够将电能从发电设施，如发电厂或可再生能源发电站，输送到远离的变电站和用户，确保电能的可靠供应，满足社会和经济活动对电力的巨大需求。

其次，架空输电线路将各发电厂和变电站有效地连接起来，形成一个统一的电力系统。这种联络有助于实现电能的互补和优化配置，不同类型、不同规模的发电厂可以根据自身特点和需求，在系统中相互协作，提高电力系统的整体效率和稳定性。

再者，架空输电线路能够将不同电压等级的电力网络连接起来，实现电能在不同区域和系统之间的交换和分配。通过这种方式，可以有效平衡电力系统的供需关系，确保电能在各个地区得到合理分配，避免部分地区出现电力过剩或短缺的情况。

在电力需求高峰期，架空输电线路能够根据实际情况调整电流分配，有效地分担电力负荷，防止部分线路过载。这一功能对于保障电力系统的稳定运行至关重要，能够避免因线路过载而引发的停电和故障，保障社会生产和居民生活的正常进行。

此外，架空输电线路的设计和建设充分考虑了各种环境因素和故障情况，以确保电力系统的稳定性和可靠性。合理的线路布局和设备选择可以减少系统故障的风险，提高系统的恢复能力，即使在遇到自然灾害等极端情况时，也能尽快恢复电力供应。

最后，通过架空输电线路，电力资源可以在更广泛的区域内进行优化配置，实现电力供需的平衡。这有助于提高电力资源的利用效率，促进经济的可持续发展，减少能源浪费，降低对环境的影响。

架空输电线路的多元分类

为了满足不同的输电需求和环境条件，架空输电线路有着多种分类方式。

按架设方式分类，输电电线可分为架空输电线路、电力电缆输电线路与气体绝缘金属封闭输电线路（GIL）。架空输电线路使用无绝缘的裸导线，通过立于地面的杆塔作为支持物，将导线用绝缘子悬架于杆塔上，具有建设成本低、施工方便等优点，是目前应用最为广泛的输电方式。电力电缆输电线路一般埋设于地下、敷设在电缆沟或隧道中，虽然建设成本较高，但具有占地面积小、受外界环境影响小等优势，适用于城市中心等对环境要求较高的地区。GIL则是一种采用金属导电杆进行输电，并将其完全封闭于接地的金属外壳中的输电方式，通过压力气体（通常是SF6气体）来实现绝缘，具有传输容量大、损耗低、可靠性高等特点，但成本也相对较高，主要应用于一些对输电性能要求极高的特殊场合。

按电压等级分类，输电电线分为高压、超高压和特高压线路。我国输电线路的电压等级丰富多样，包括35kV，66kV，110kV，220kV，330kV，500kV，750kV，1000kV，±500kV，±660kV，±800kV，±1100kV等。一般来说，输送电能容量越大，线路采用的电压等级就越高。采用特高压输电可有效地减少线路损耗，降低线路单位输送容量的造价，少占耕地，绿色环保，使输电走廊得到充分利用，具有良好的经济和社会效益。

按电流输电型式分类，输电线路分为交流线路和直流线路。交流线路中，高压（HV）线路为35~220kV的线路，超高压（EHV）线路为330~750kV的线路，特高压（UHV）线路为750kV以上线路；直流线路中，高压（HV）线路为±400kV、±500kV的线路，特高压（UHV）线路为±800kV及以上线路。交流输电和直流输电各有其特点和适用范围，在实际应用中需要根据具体情况进行选择。

按回路数分类，输电线路可分为单回路、双回路及多回路线路。不同的回路数设计可以根据输电需求和可靠性要求进行灵活调整，提高输电系统的灵活性和可靠性。

按相导线之间的距离分类，输电线路分为常规型线路和紧凑型线路。紧凑型线路通过缩小相导线之间的距离，减少了线路走廊的宽度，提高了输电线路的输送容量，同时也降低了对环境的影响。

电网作为一个庞大而复杂的系统，其组成和输电线路的设计都蕴含着丰富的科学知识和工程技术。从发电厂到用户，每一个环节都紧密相连，共同保障着电力的稳定供应。随着科技的不断进步和社会的发展，电网也将不断升级和完善，为人类创造更加美好的未来。

文章转载自：输变电技术
