配电系统中四极开关的选用原则，一篇文章讲透！

在民用建筑配电中，对于需要特别安全防护或对电气故障防范要求较高的场所，如医院、大型商场、重要场馆等，需要选用四级开关。因为这些场所的电气安全至关重要，一旦发生电气故障，可能会造成严重后果。选用四级开关可以提供更加严密的保护，降低电气故障引发的事故风险。同时，在有较高度智能化设备的场所，如智能家居、智能办公楼等，也需要使用四级开关来确保设备的正常运行和用电安全。因此，在民用建筑配电中，需要根据具体场所的需求和安全标准来选用合适的四级开关，以确保电气安全和人员财产的安全。下面我们一起来看看在配电系统中，什么情况下采用和不采用四极开关。

▌01 选用四级开关的配电场合

1、保证电源转换的功能性开关电器应作用于所有带电导体，且不得使这些电源并联；

2 、TN-C-S、TN-S系统中的电源转换开关，应采用切断相导体和中性导体的四极开关；

3、正常供电电源与备用发电机之间，其电源转换开关应采用四极开关；

4、TT系统的电源进线开关应采用四级开关；

5、IT系统中当有中性导体时应采用四极开关。

▌02 什么情况下采用和不采用四极开关？

1、上面1~3条中是关于电源转换开关（功能性开关），这些电源转换开关假设采用三级开关；下面通过以下（图一）和（图二）来分析一下：

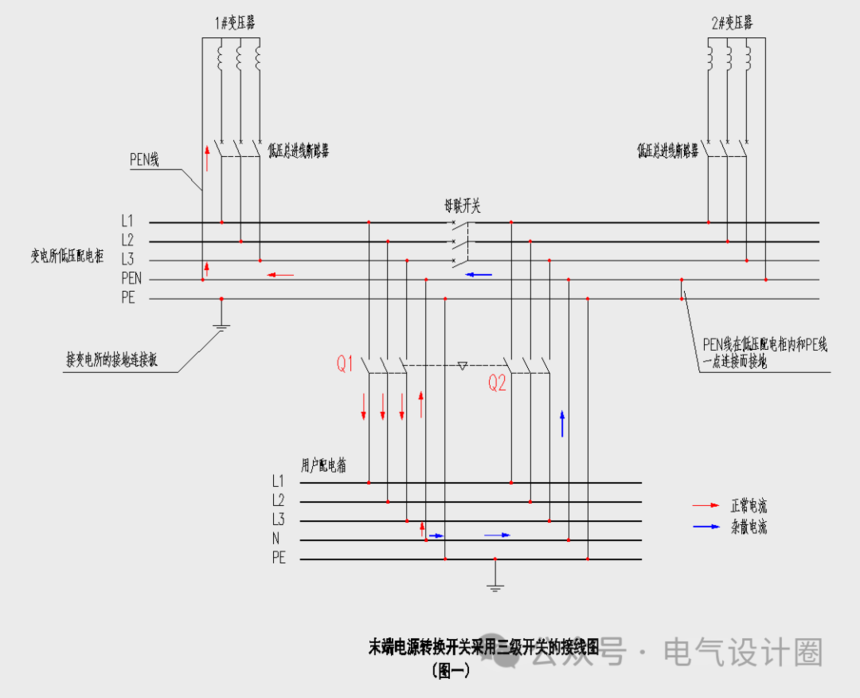

（图一) 为末端电源转换开关采用三级开关（Q1和Q2），从图中可以看出，转换开关（Q1和Q2）采用三级的话，会出现杂散电流从转换开关的N线通过，图中蓝色箭头就是杂散电流的路径，如果将电源转换开关（Q1和Q2）更换为四级开关，就可以切断产生杂散电流的路径。

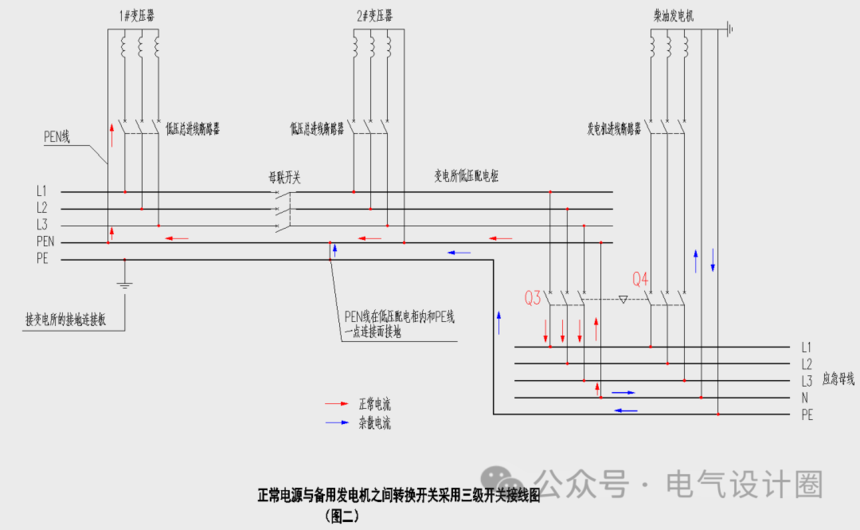

（图二) 为正常电源与备用发电机之间转换开关采用三级开关（发电机配电采用TN-S），从图中可以看出，转换开关（Q3和Q4）采用三级的话，也会出现杂散电流从转换开关的N线通过，图中蓝色箭头就是杂散电流的路径，如果将电源转换开关（Q3和Q4）更换为四级开关，就可以切断产生杂散电流的路径。

从（图一）和（图二）这两种配电接线方式中，电源转换开关是需要采用四级开关来避免产生杂散电流的，从而避免杂散电流带来的危害。

2、TT系统的电源进线开关需要采用四级开关

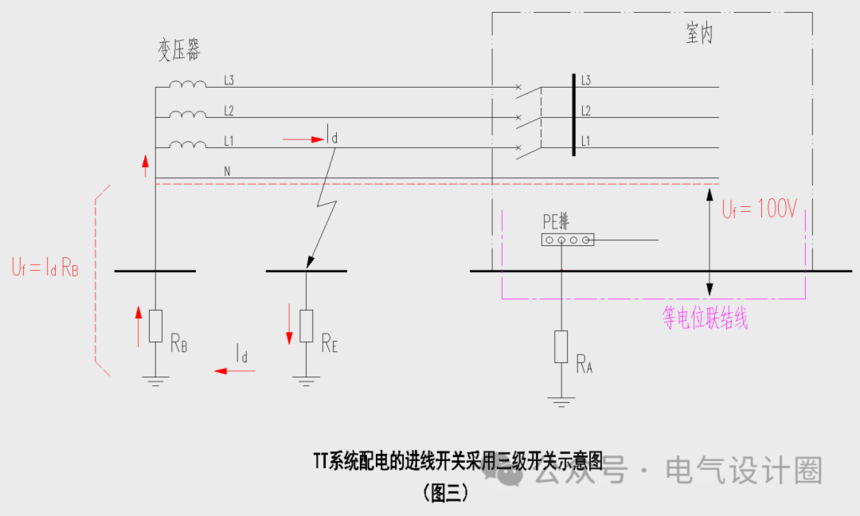

在TT配电系统中，如果进线采用三级开关，如下图三：

通过（图三）可知，当进线的相线L1出现接地故障时，故障电流Id流经RE和RB返回变压器中性点，则N线上的电位升高为Uf，设RB=4Ω，Id=25A，这Uf=25x4=100V，如果室内的进线开关采用三级开关，即检修时N线不断开，则从室外的电源处N线上的危险电位就会传递至室内，使室内的N线上也带上100V的危险电位，这对于维修时是很危险的，因此TT系统配电中，室内进线处应装设四级开关来保证维修时的安全。
